Fabrikhalle – 3D-Modellierung für Prozesslayout
Konzept / Idee
Dieses Projekt konzentrierte sich auf die Erstellung eines sauberen und präzisen digitalen Zwillings einer bestehenden Fabrikhalle auf SketchUp-Basis.
Das Modell wurde entwickelt, um Prozessplanung, technische Abstimmung, Entwicklerübergabe sowie spätere AR/VR-Previews zu unterstützen. Der Fokus lag nicht auf fotorealistischer Darstellung, sondern auf Genauigkeit, Klarheit, Performance und sauberer Strukturierung.
Der Umfang umfasste Wände, Fenster und Türen bis zur Deckenhöhe, Stützen, eingezäunte Kalibrierzellen, Arbeitsstationen, Lagerregale und Roboterbasen. Roboter selbst sowie lose Objekte und unnötige Unordnung wurden bewusst ausgeschlossen, damit das Modell leicht, übersichtlich und gut exportierbar bleibt.
Zielsetzung / Problemstellung
Die wesentlichen Ziele des Projekts waren:
- Erstellung eines leichten, aber präzisen Standortmodells für Engineering-, Sicherheits- und Layoutdiskussionen
- Modellierung aller relevanten Produktionsbereiche einschließlich Zäune/Zellen, Werkbänke, Regale, Räume, Türen, Tore und Bodenmarkierungen
- Optimierung der Geometrie durch bewussten Ausschluss von störendem Kleinteilen wie Kartons oder Robotern
- Bereitstellung von FBX, OBJ und SKP-Dateien mit logisch aufgebauten Gruppen und Layern für selektive Sichtbarkeit
Die Herausforderung bestand darin, eine bestehende industrielle Umgebung so genau wie nötig und so leicht wie möglich zu modellieren, damit sie in technischen Workflows, Developer-Tools und Visualisierungen flexibel nutzbar bleibt.
Prozess
Der Prozess begann mit der Prüfung eines DWG-Grundrisses und eines umfangreichen Fotosets. Anschließend wurde der erforderliche Detailgrad pro Bereich abgestimmt, damit das Modell weder zu schwer noch zu abstrakt wird.
Die Arbeit wurde in klaren Meilensteinen umgesetzt:
- Milestone 1 – Rohentwurf: Gebäudehülle, Erschließung, Räume und erster Layoutcheck
- Milestone 2 – Detaildurchgang: Stützen, Kalibrierzellen, Roboterbasen, Regale, Werkbänke, Fenster und Türen
- Ausrichtungskorrekturen, Bereinigung von Duplikaten und Vereinheitlichung der Modellstruktur
- Aufbau des Modells mit benannten Layern und Komponenten, damit Elemente wie Tische, Stühle, Decke oder Arbeitsbereiche separat ein- und ausgeblendet oder exportiert werden können
- Finale Lieferung als SKP, FBX Binary und OBJ, geprüft in externen Viewern
Ergebnis / Wesentliche Merkmale
Das Ergebnis ist ein produktionsnahes Fabrikhallenmodell, das dem Layout des Kunden folgt und für nachgelagerte technische Workflows vorbereitet ist.
Wesentliche Merkmale:
- Produktionsreifes Fabrikhallenmodell mit korrekten Raumbezügen und Öffnungen bis zur Deckenhöhe
- Präzise eingezäunte Kalibrierzellen mit Roboterbasen und Operator-Stationen
- Lagerbereiche mit selektivem Detailgrad: Regale wurden modelliert, lose Kartons bewusst ausgeschlossen
- Saubere Topologie und konsistente Benennung für schnelle Anpassungen und spätere Simulation oder Visualisierung
- Kompatible Exportstruktur, die Layer-Isolation und Developer-Workflows unterstützt
Technische Details
- Modellierung: SketchUp
- Exchange / Delivery: FBX Binary, OBJ, SKP
- Referenzen: DWG-Grundrisse, Vor-Ort-Fotos
Das Projekt wurde als technisches 3D-Modell für Planung, Abstimmung und Weiterverarbeitung entwickelt — mit Fokus auf Präzision, Übersichtlichkeit und Performance statt dekorativer Visualisierung.
Visualisierungen
Die Visualisierungen zeigen die wichtigsten Modellbereiche und Layoutinformationen:

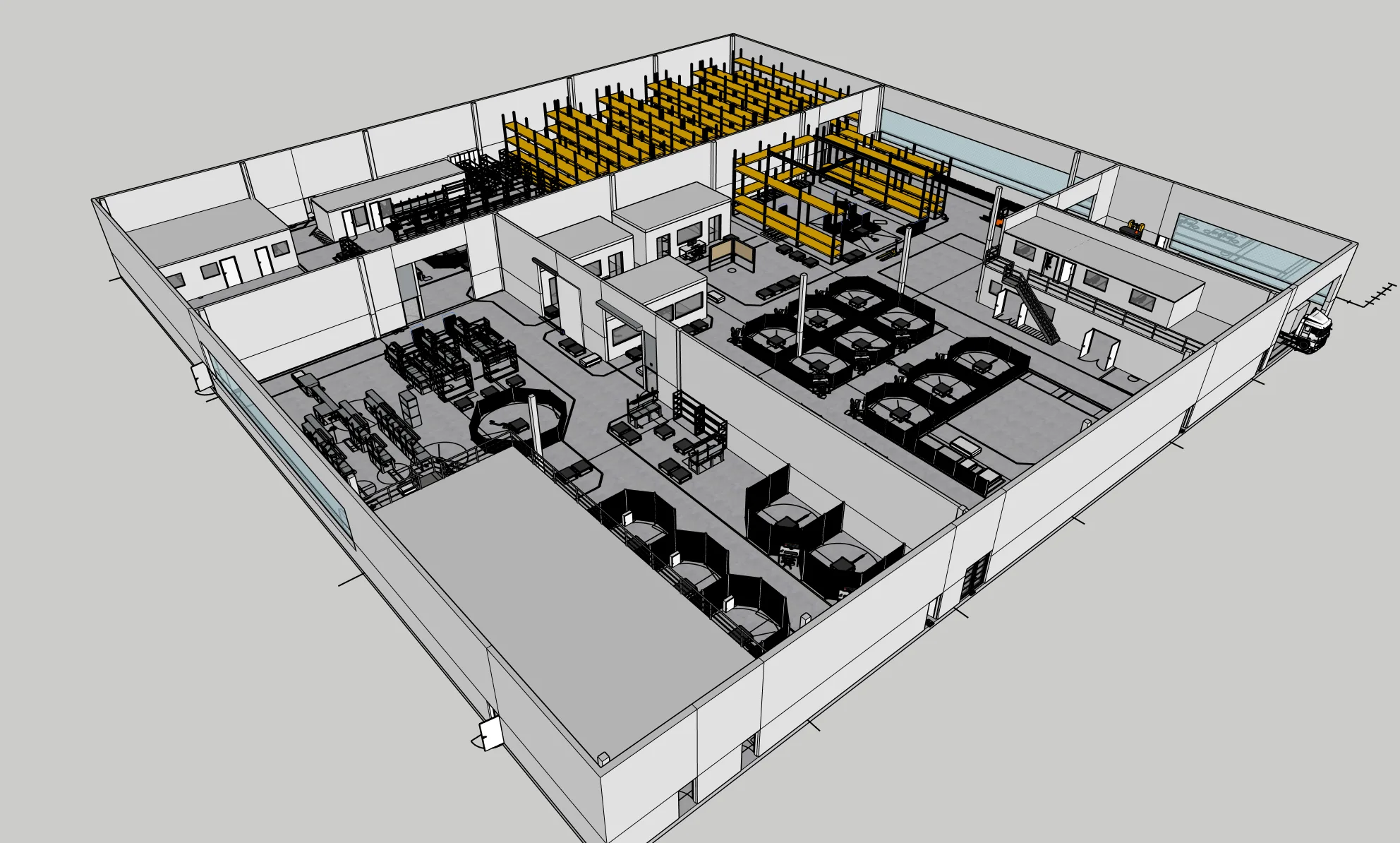

- Axonometrische Gesamtansicht der Halle mit Räumen, Regalen, eingezäunten Zellen und Erschließung

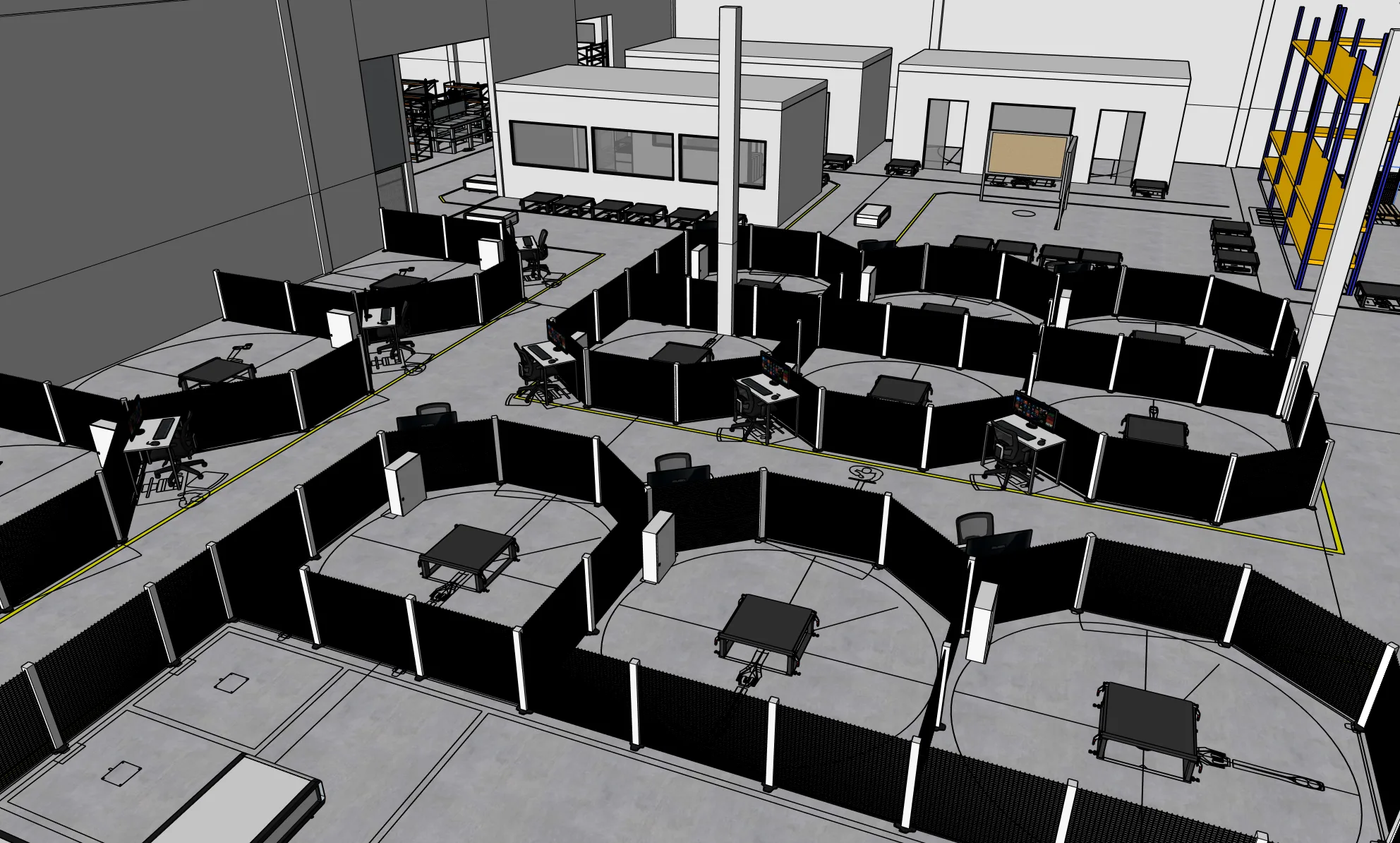

- Nahansichten der Kalibrierzellen mit Operator-Tischen und Roboterbasen

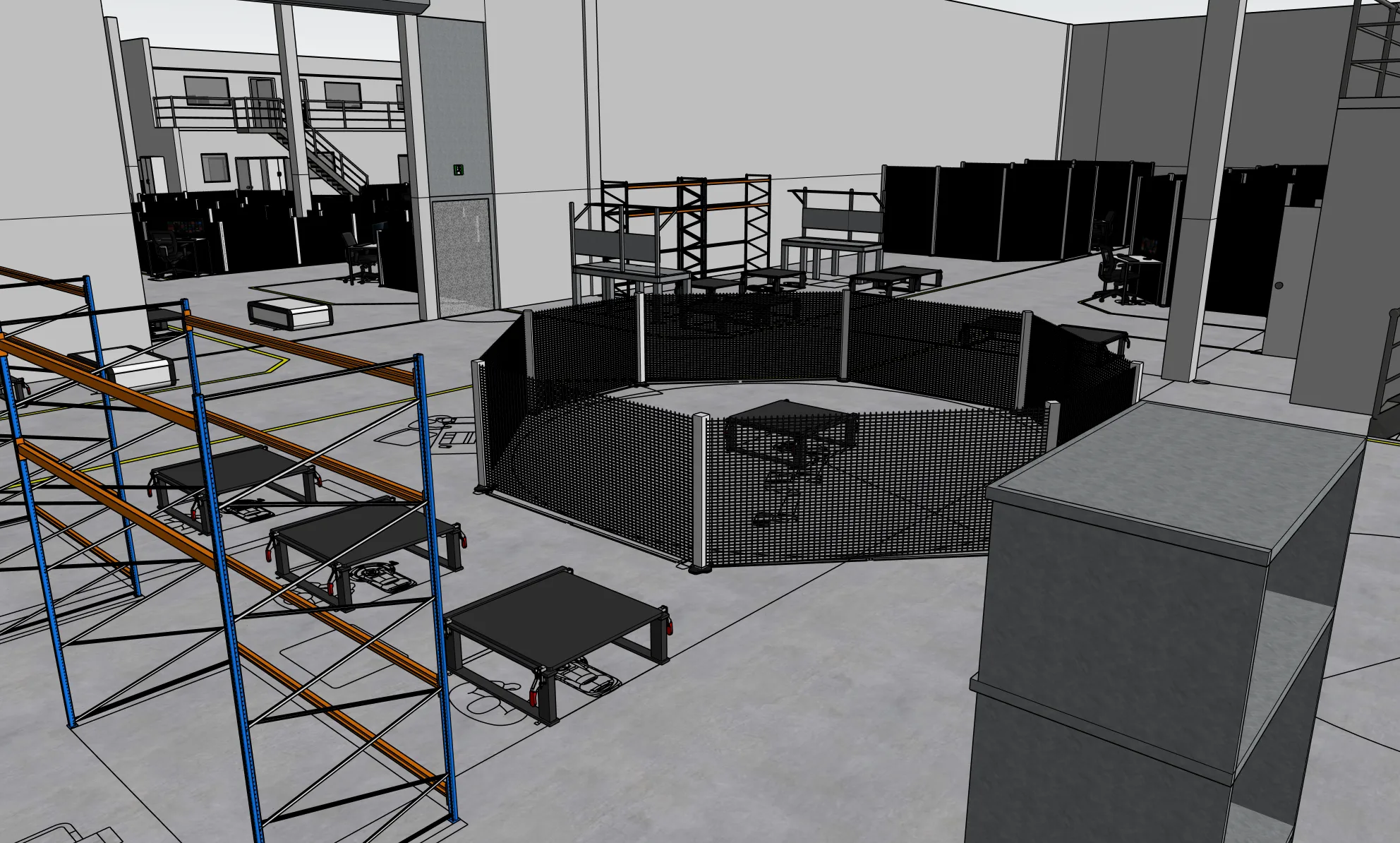

- Gangperspektive mit Regalen, Werkbänken und Sicherheitsgrenzen
