Master-Badezimmer – 2D-Zeichnungssatz

Konzept / Idee

Dieses Projekt umfasste die Erstellung eines vollständigen technischen 2D-Zeichnungssatzes für den Umbau eines Master-Badezimmers.

Ziel war es, das konzeptionelle SketchUp-Modell des Kunden in ein vollständig ausgearbeitetes architektonisches Dokumentationspaket zu übertragen, das für die Kommunikation mit Unternehmern und für die Baukoordination verwendet werden kann.

Die Zeichnungen wurden mit professionellem Layout, präziser Bemaßung und klarer Beschriftung entwickelt. Dabei wurde auf architektonische Zeichnungsstandards geachtet, während die Darstellung sauber, übersichtlich und leicht lesbar blieb.

Zielsetzung / Problemstellung

Die wesentlichen Ziele des Projekts waren:

• Übertragung des konzeptionellen SketchUp-Modells in professionelle 2D-Architekturzeichnungen
• Erstellung von Grundrissen, Innenansichten, Duschdetails und Beleuchtungsplan
• Sicherstellung technischer Genauigkeit, sauberer Linienhierarchie und standardisierter Annotationen
• Lieferung eines vollständigen PDF-Zeichnungssatzes für Contractor-Kommunikation und Kundenpräsentation

Die Herausforderung bestand darin, ein bereits vorhandenes 3D-Konzept in eine präzise, ausführungsnahe 2D-Dokumentation zu übersetzen, die sowohl technisch korrekt als auch visuell klar verständlich ist.

Prozess

Alle Zeichnungen wurden mit SketchUp Layout und AutoCAD-äquivalenten Drafting-Workflows erstellt. Die finale Layout-Komposition wurde in Adobe Illustrator verfeinert.

Der Workflow umfasste:

• Import des SketchUp-Modells des Kunden und Einrichtung von korrektem Maßstab und Layerstruktur
• Erstellung des Grundrisses und der Innenansichten mit präziser Platzierung von Sanitärobjekten, Möbeln und architektonischen Elementen
• Anwendung konsistenter Linienstärken für bessere Lesbarkeit — starke Linien für Struktur, mittlere Linien für Ausstattung und leichte Linien für Bemaßung
• Ergänzung detaillierter Hinweise, Fliesenmuster, Schwellen, Leisten und Beleuchtungssymbole gemäß Kundenvorgaben
• Erstellung eines einheitlichen Titelblocks und Legenden-Systems nach architektonischen Dokumentationsstandards
• Koordination von Kundenrevisionen zur Verfeinerung von Sanitärpositionen, Lichtausrichtung und Ansichtsnotizen

Ergebnis / Wesentliche Merkmale

Das Ergebnis ist ein sechsteiliger technischer Zeichnungssatz mit dem Titel “MasterBathroom2DDrawings.pdf”, vorbereitet für Gewerkeabstimmung und Baukommunikation.

Wesentliche Inhalte:

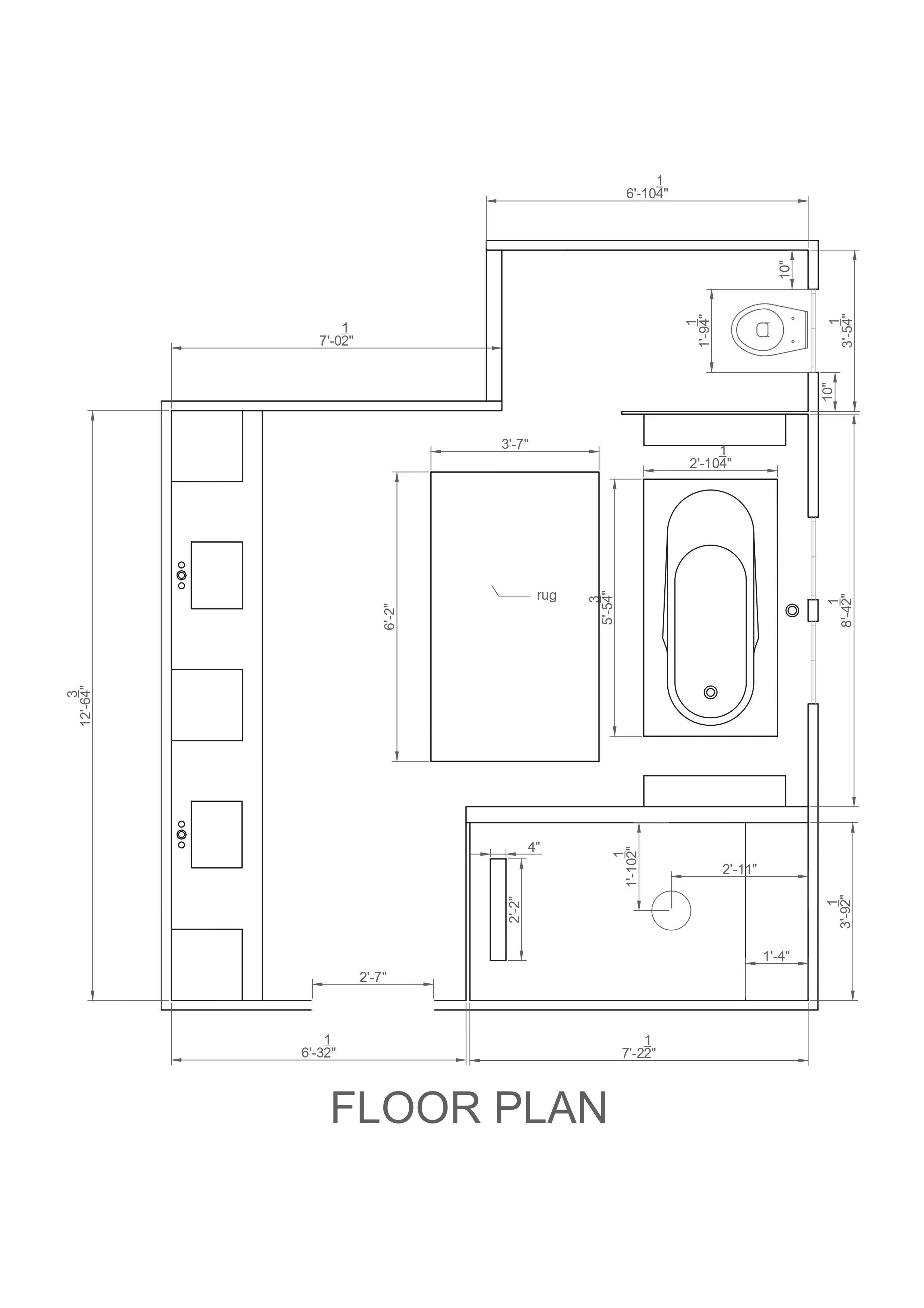

• Floor Plan: vollständiges Layout mit Badewanne, Dusche, Waschtisch, WC-Bereich, Fenstern und Teppichmaßen

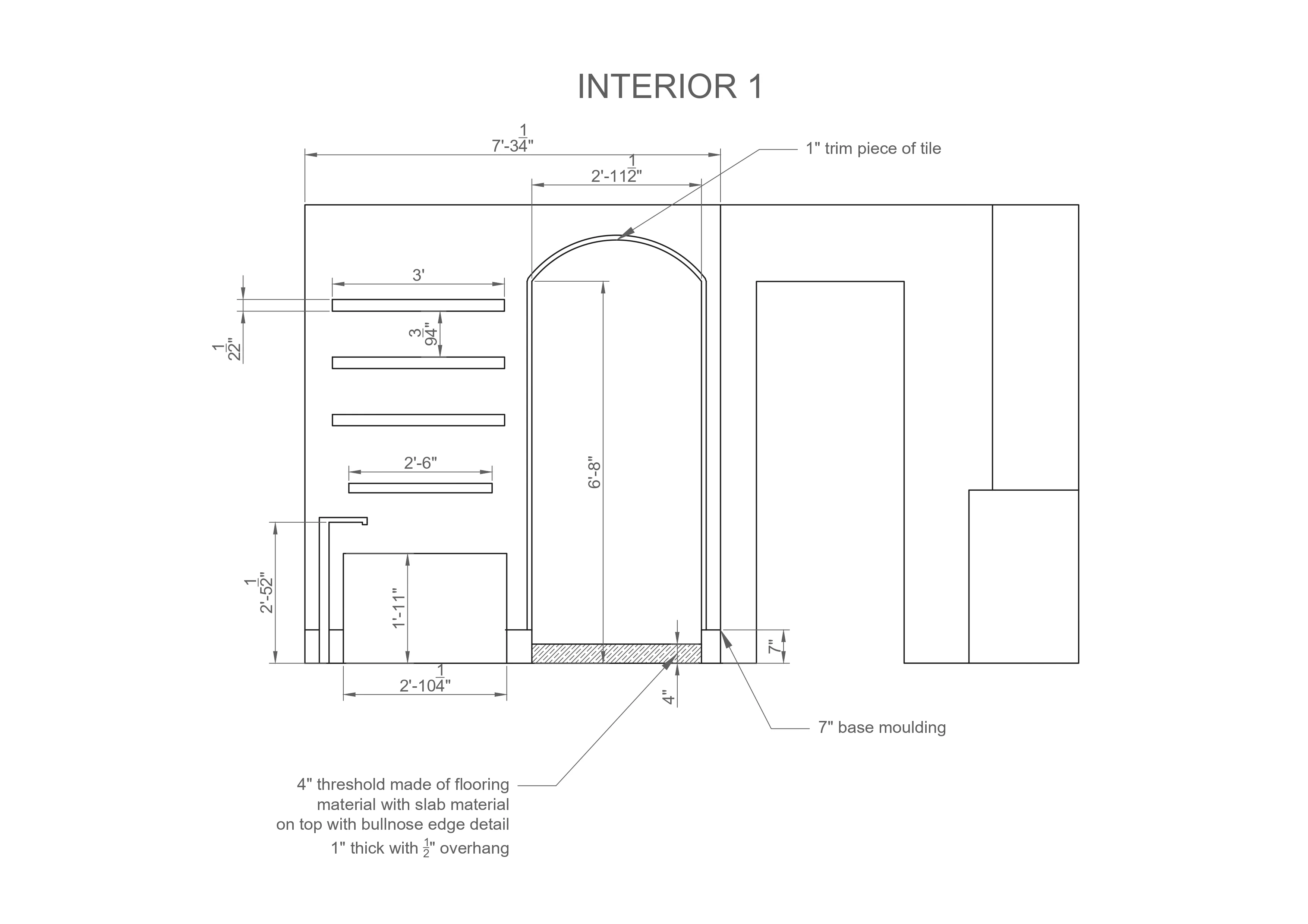

• Interior Elevation 1: Waschtischwand mit Regalen, Glasdetail am Bogen, Schwelle und Sockelleistenbemaßung

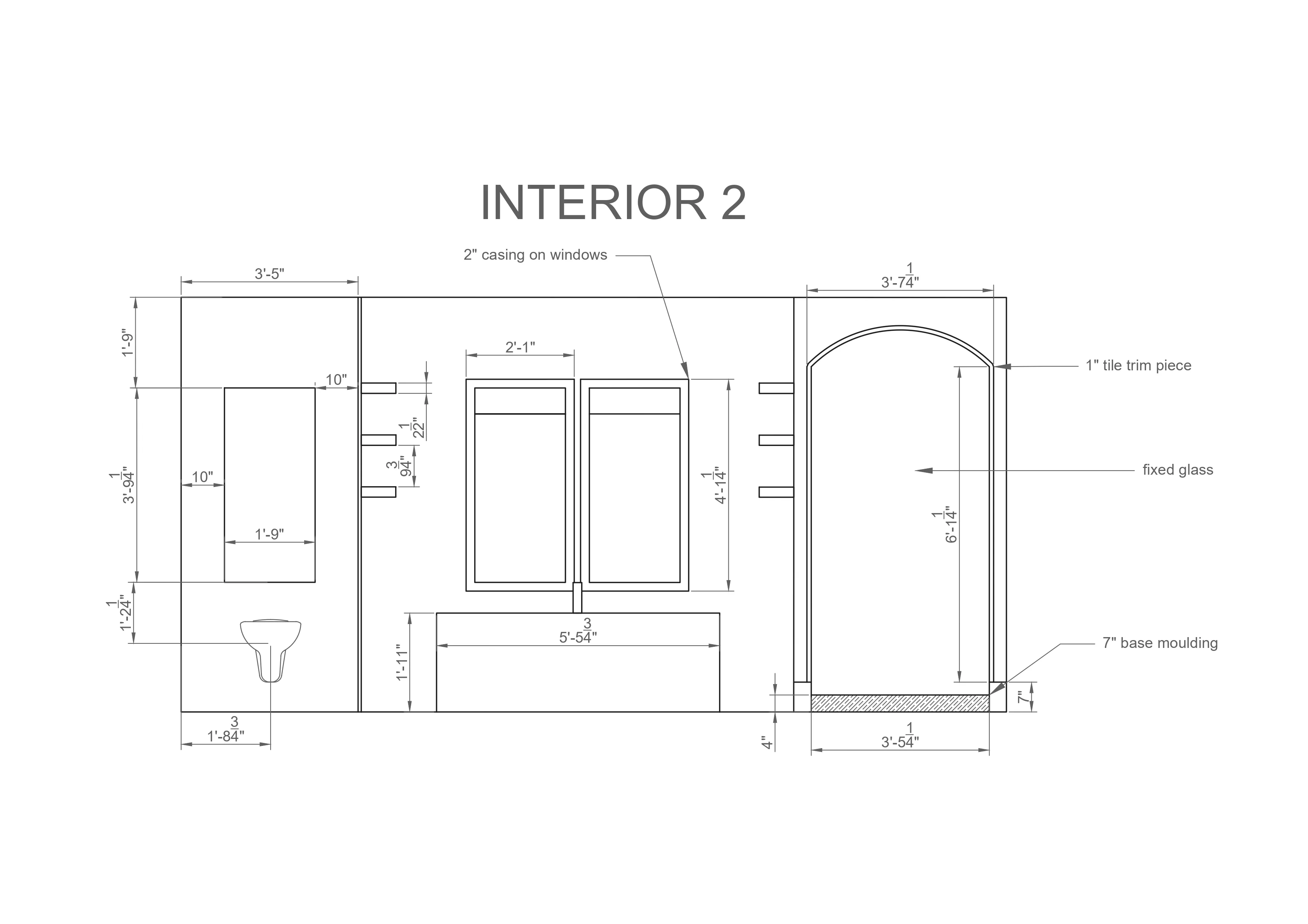

• Interior Elevation 2: Fensterverkleidung, festes Glaspaneel, Bogendetails und Höhenangaben

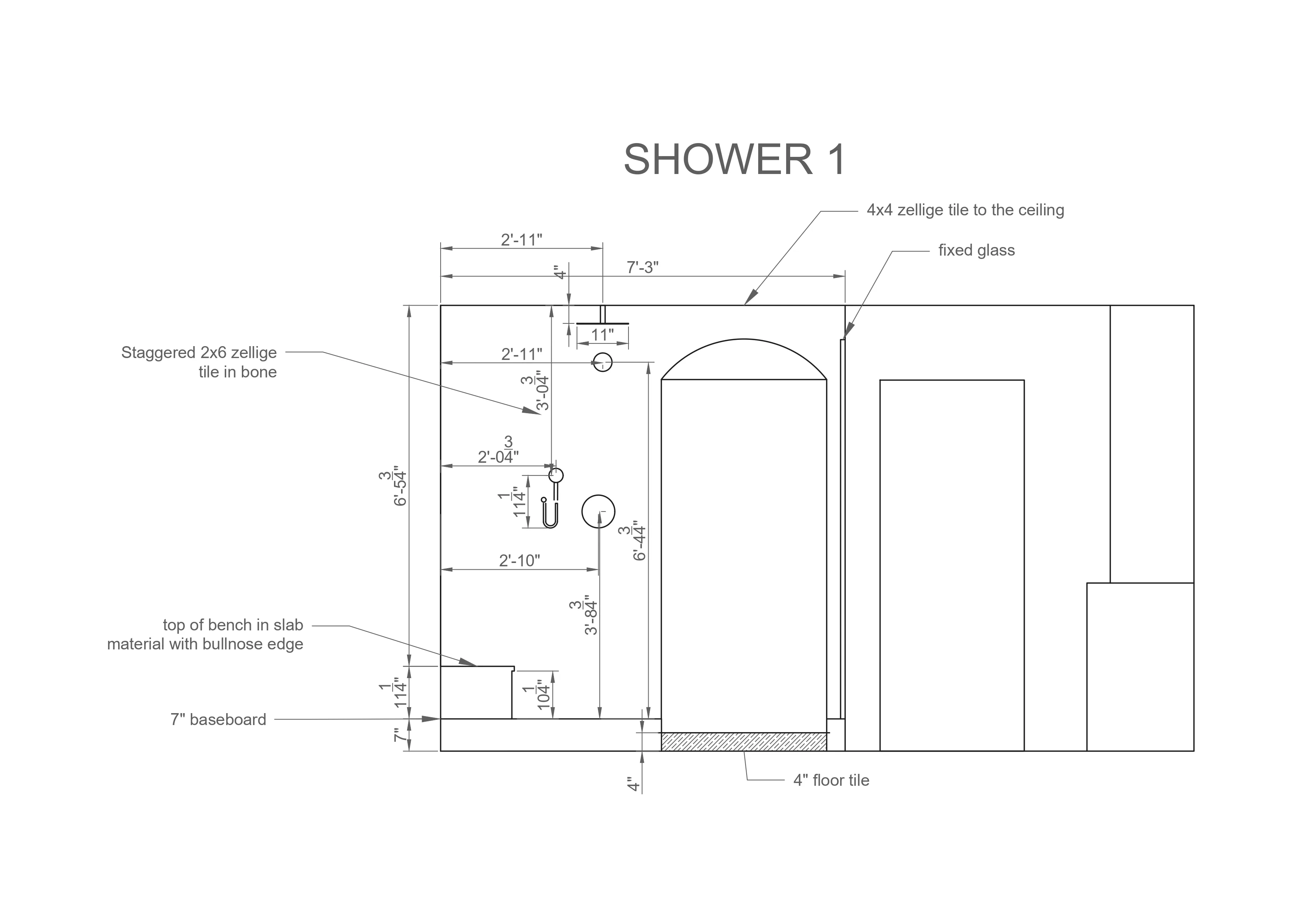

• Shower 1 Elevation: Zellige-Fliesenlayout, 2×6 staggered und 4×4 bis zur Decke, linearer Ablauf, Regendusche und Bankdetails

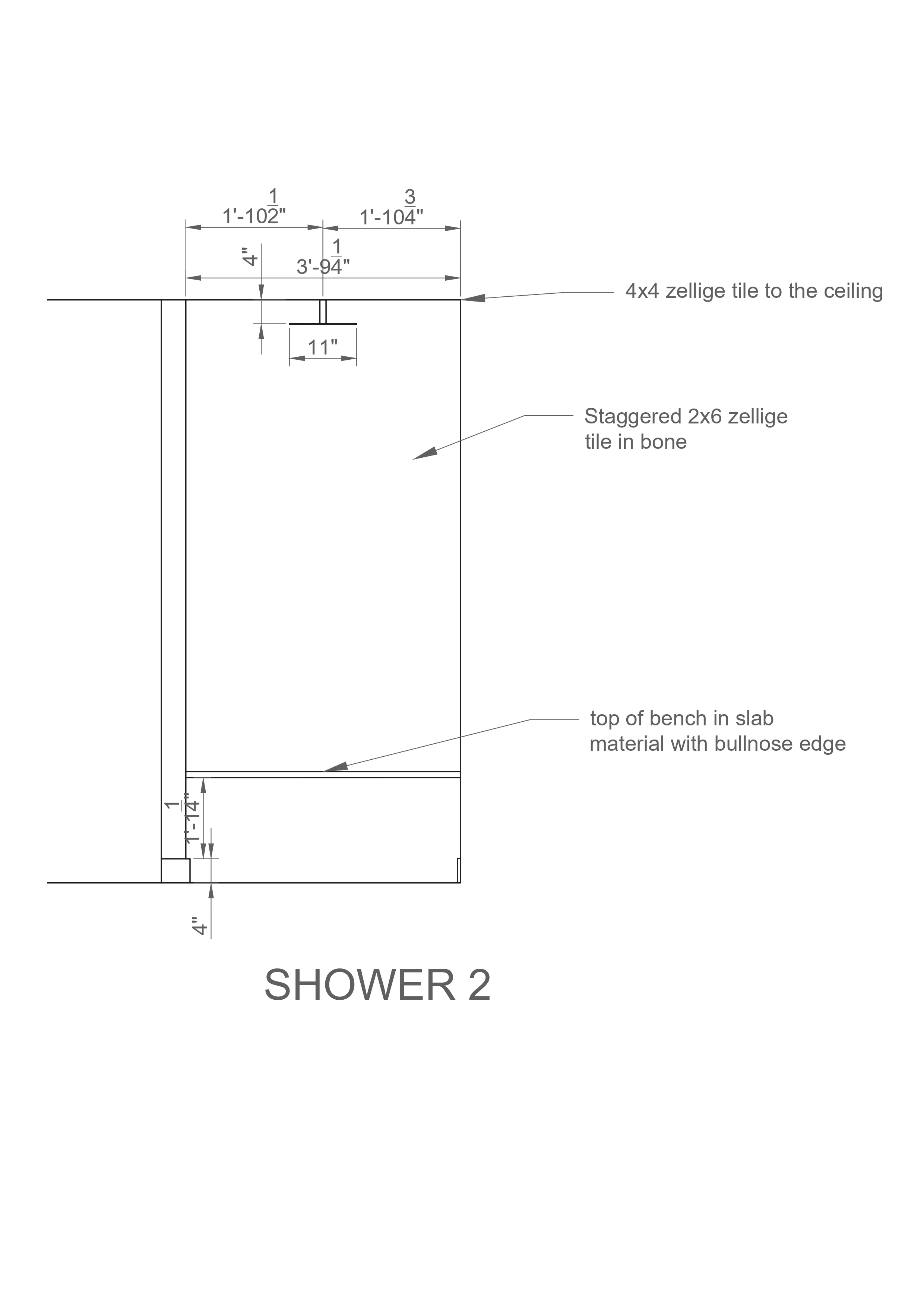

• Shower 2 Elevation: Bankabschnitt und fortlaufende Wandfliesen mit vollständiger Bemaßung

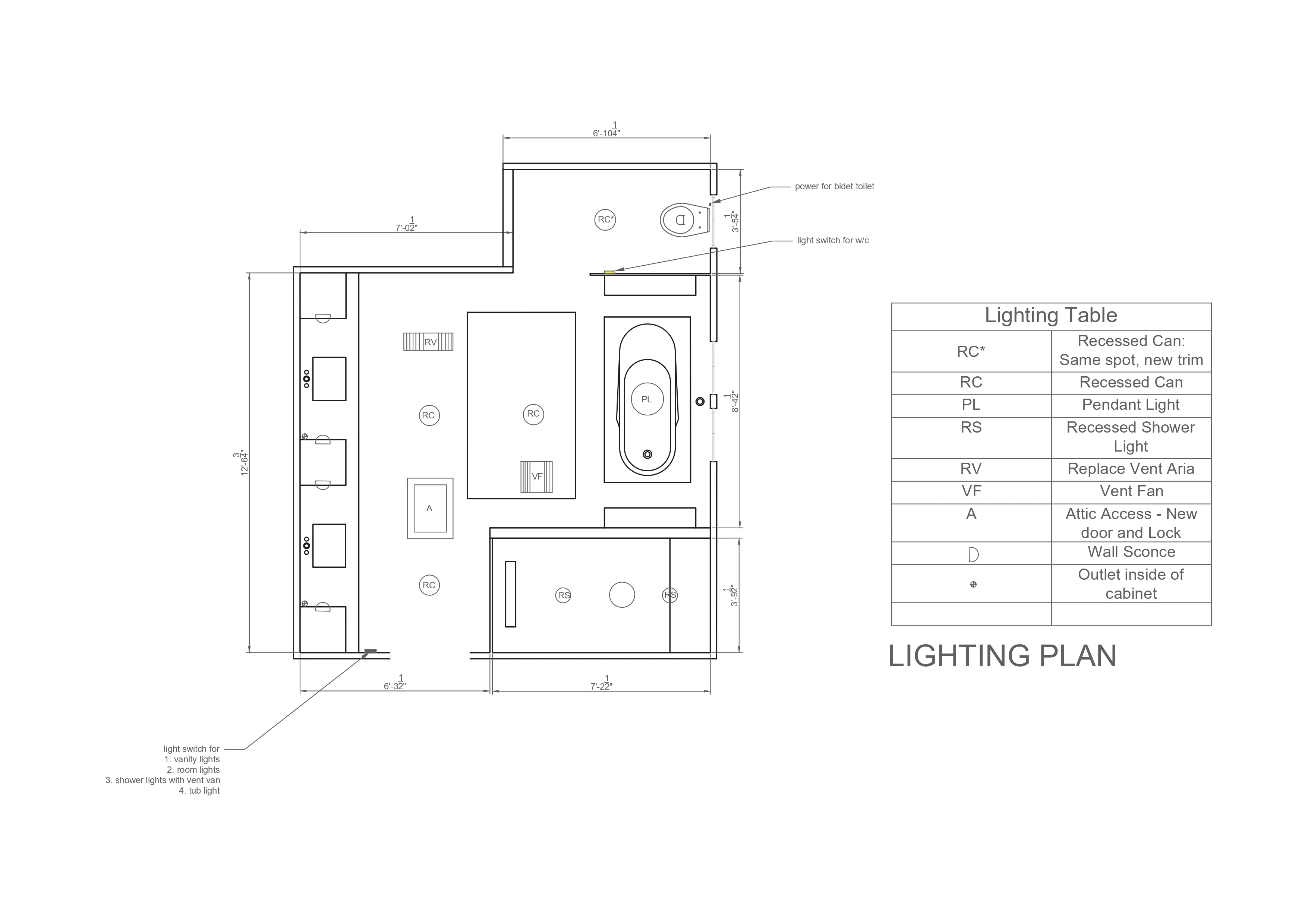

• Lighting Plan: Beleuchtungsplan mit Einbauleuchten, Wandleuchten, Pendelleuchte, Ventilator und vollständiger Lichtlegende

Zusätzlich wurden Kundennotizen integriert:

• Anpassung der Pendelleuchte über der Badewanne und der Wandleuchtenpositionen
• Ergänzung von WC-Fenster und festem Glasdetail
• Zentrierung der Leuchten und Verfeinerung der Symbolplatzierung
• Finalisierung von 4"-Schwelle und Fliesenabschlussdetails

Optionale DWG-Quelldateien wurden ebenfalls für zukünftige Bearbeitung und Dokumentation geliefert.

Technische Details

• Modellierung & Drafting: SketchUp + Layout
• Annotation & Layout: AutoCAD-äquivalenter Workflow
• Postproduktion: Adobe Illustrator, Adobe Photoshop
• Einheiten: Imperial Units, Feet–Inches
• Dateiformat: PDF-Zeichnungssatz, optionale DWG-Dateien

Das Projekt überführt ein konzeptionelles 3D-Modell in eine contractor-ready 2D-Dokumentation und verbindet technische Genauigkeit mit klarer grafischer Lesbarkeit.
