Wohnungsgrundriss – 2D-Visualisierung

Konzept / Idee

Dieses Projekt wurde als farbige Grundrissvisualisierung einer Wohnung entwickelt. Ziel war es, Raumaufteilung, funktionale Organisation und Möblierung in einer visuell ansprechenden und leicht verständlichen 2D-Darstellung zu präsentieren.

Der Schwerpunkt lag auf einem klaren, ästhetisch ausgearbeiteten Präsentationsplan, der präzise architektonische Informationen mit realistischen Material- und Farbdarstellungen kombiniert.

Der Plan sollte sowohl für Kundengespräche als auch für Marketingzwecke nutzbar sein und die räumliche Funktionalität der Wohnung auf einen Blick verständlich machen.

Zielsetzung / Problemstellung

Die wesentlichen Ziele des Projekts waren:

• Entwicklung eines kolorierten 2D-Grundrisses zur Darstellung der räumlichen Organisation einer Wohnung
• Integration von Möbeln, Materialien und Texturen, um räumliches Verständnis und visuelle Qualität zu verbessern
• Betonung funktionaler Zonierung, klarer Beschriftung und proportionaler Genauigkeit
• Erstellung eines präsentationsfertigen Plans für Immobilienbroschüren, Kundentermine und Design Reviews

Die Herausforderung bestand darin, technische Genauigkeit und ästhetische Wirkung so zu verbinden, dass der Grundriss sowohl informativ als auch visuell hochwertig wirkt.

Prozess

Der Plan wurde mit AutoCAD und Adobe Photoshop erstellt. Dabei wurde präzise architektonische Linienarbeit mit grafischen Visualisierungsebenen kombiniert.

Der Workflow umfasste:

• Erstellung des technischen Grundrisses in AutoCAD mit korrektem Maßstab, Wandstärken und Öffnungen
• Farb- und Materialzuordnung für alle Funktionsbereiche wie Wohnzimmer, Küche, Schlafzimmer, Bad und Balkon
• Import in Adobe Photoshop zur visuellen Ausarbeitung mit Möbelgrafiken, Schatten, Bodenmaterialien und Lichtakzenten
• Beschriftung von Raumnamen und Flächenangaben in einer klaren architektonischen Schrift
• Finale Ergänzung von Ambient Shadows, Vegetation und dekorativen Elementen zur Erzeugung von Tiefe und Realismus

Ergebnis / Wesentliche Merkmale

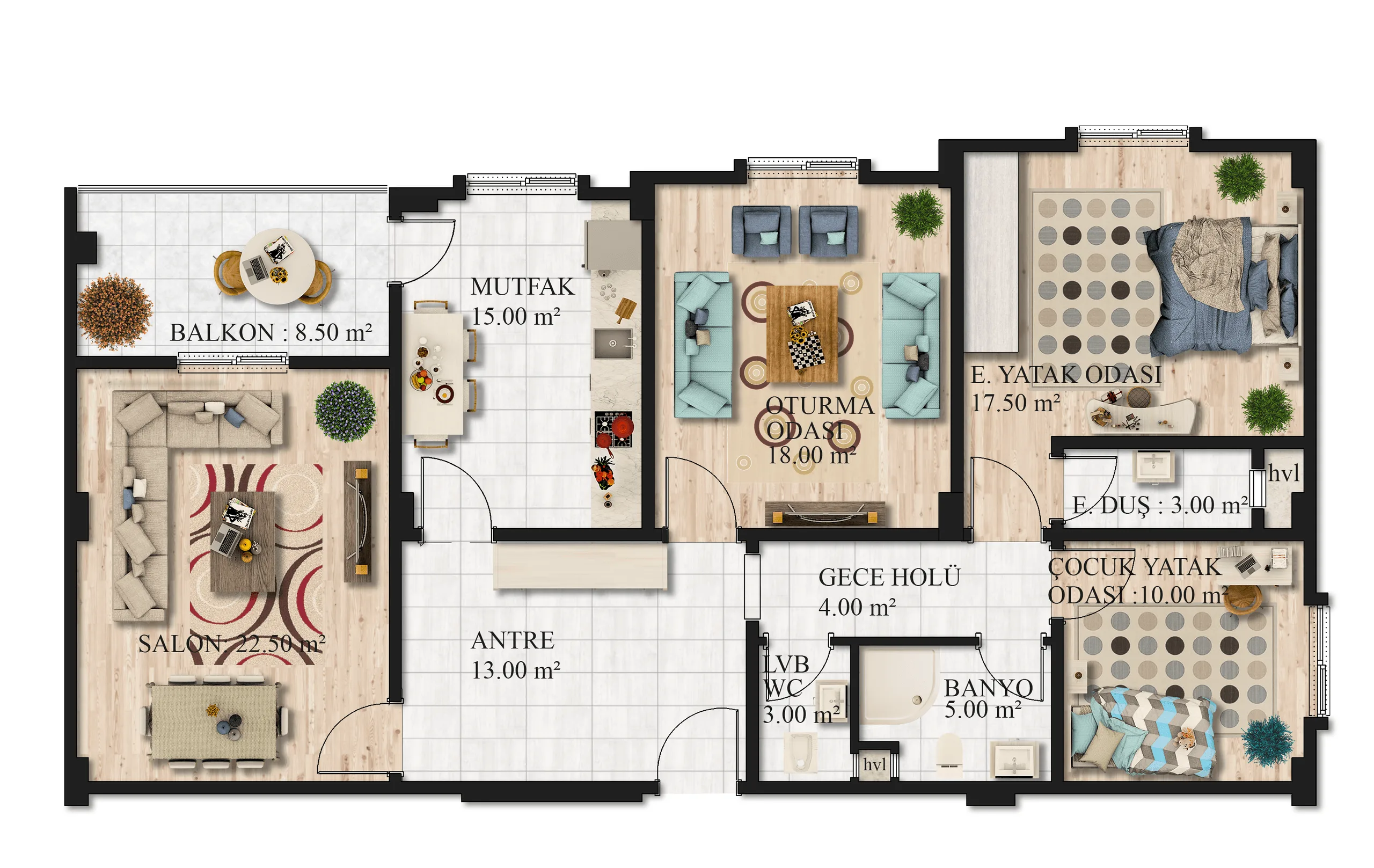

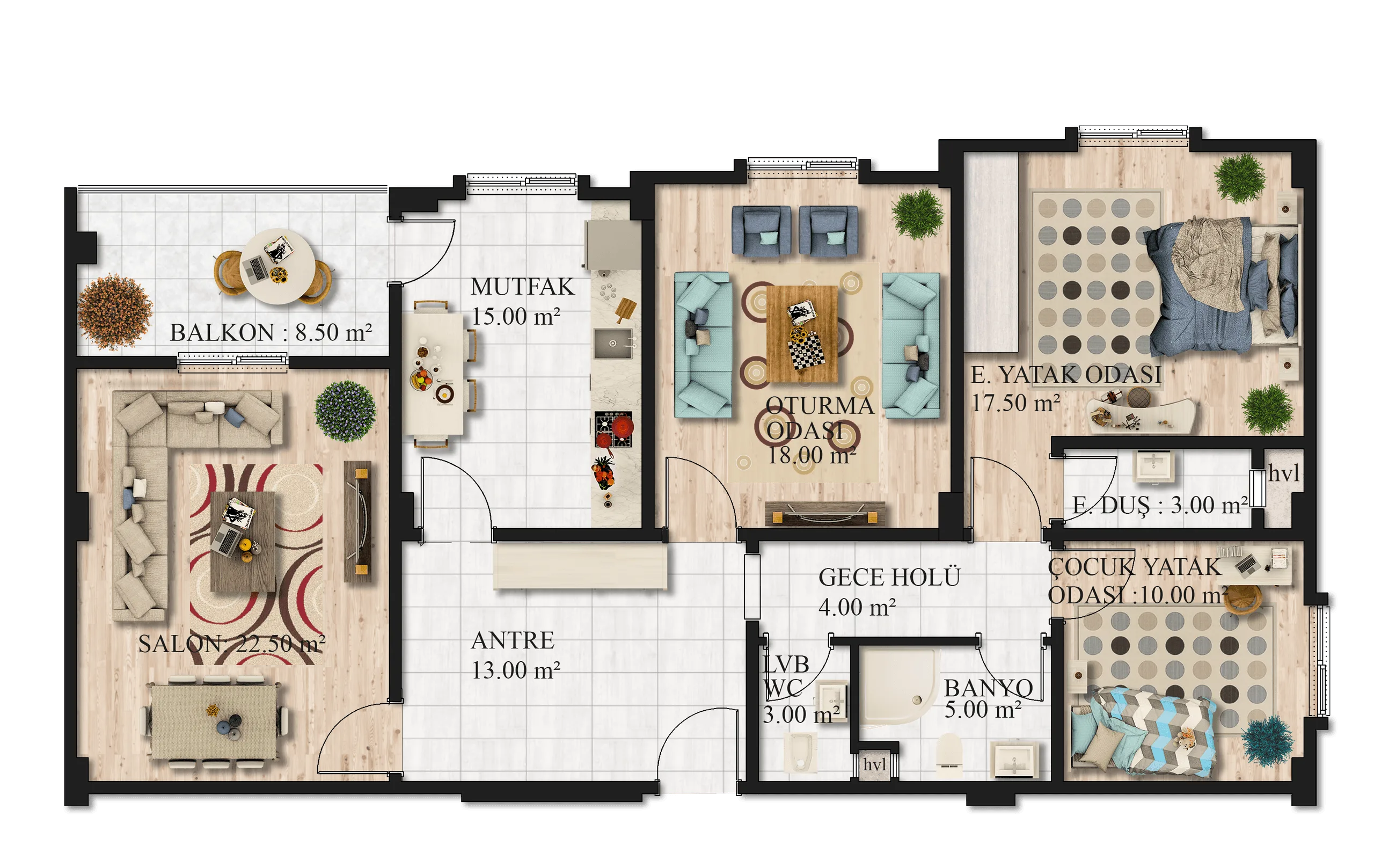

Das Ergebnis ist ein farbiger architektonischer Präsentationsgrundriss mit Möbeln, Texturen und klarer Beschriftung.

Wesentliche Merkmale:

• Vollfarbiger 2D-Grundriss mit Möbeln, Materialien und präzisen Annotationen
• Neun klar definierte Funktionsbereiche mit Flächenangaben:

  - Wohnzimmer / Salon: 22.50 m²

  - Küche: 15.00 m²

  - Sitzbereich: 18.00 m²

  - Master Bedroom: 17.50 m²

  - Kinderzimmer: 10.00 m²

  - Eingangsbereich: 13.00 m²

  - Badezimmer & WC: 8.00 m² kombiniert

  - Balkon: 8.50 m²

  - Nachtflur: 4.00 m²

• Warme Farbpalette mit Fokus auf Holztexturen und natürliche Lichttöne
• Geeignet für Architekturpräsentation, Immobilienmarketing und Kundenkommunikation

Technische Details

• AutoCAD: Technische Grundlage, Linienarbeit und Bemaßung
• Adobe Photoshop: Farbvisualisierung, Texturen und grafische Ausarbeitung
• SketchUp: Optionale Möbelreferenzen und räumliche Unterstützung

Das Projekt verbindet technische Grundrissgenauigkeit mit einer hochwertigen visuellen Präsentation und macht die räumliche Funktion der Wohnung klar verständlich.
